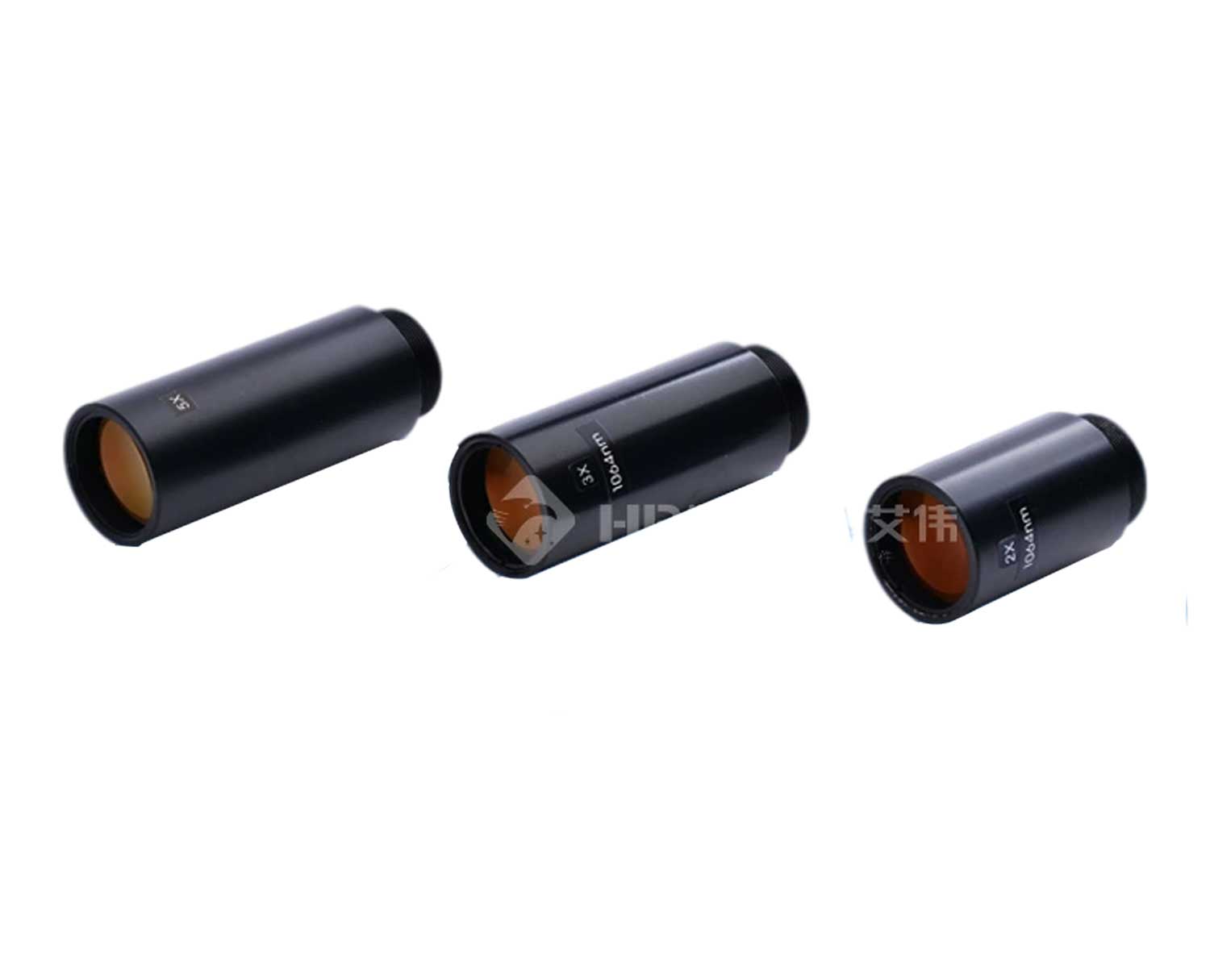

1064nm擴束鏡 YAG擴束鏡筒

1064nm擴束鏡是波長為1064nm的擴束鏡，1064nm波長為YAG激光波長為不可見激光，從外觀來看，一般1064nm擴束鏡其鏡片顏色為深藍色。激光擴束鏡的倍率即光束直徑的放大倍率。從激光器輸出的激光束...

咨詢電話：075528990558

關注抖音號：CMZ51818郵箱：cl@hpaw.com

產品詳情

1064nm擴束鏡是波長為1064nm的擴束鏡，1064nm波長為YAG激光波長為不可見激光，從外觀來看，一般1064nm擴束鏡其鏡片顏色為深藍色。激光擴束鏡的倍率即光束直徑的放大倍率。從激光器輸出的激光束的光斑尺寸和發散角乘積是光學不變量，近似為一定值。當束腰半徑擴大x倍時，其發散角相應壓縮為原來的1/x，壓縮發散角實際就是激光的準直。壓縮發散角并不能改善光束質量，光束質量是束腰半徑和發散角的乘積；壓縮發散角的同時將伴隨束腰半徑的增加，則光斑尺寸增大。

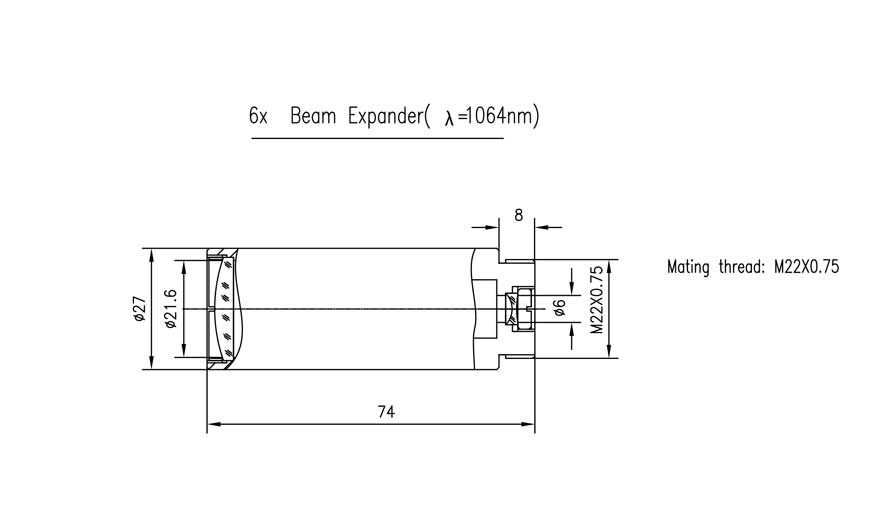

1064nm擴束鏡圖紙示例

光纖擴束鏡作用：

激光擴束鏡主用于激光加工系統中，可擴展激光束的直徑并減小激光束的發散角。

1064nm擴束鏡特點：

設計加工精度高，所有系統波前畸變都小于1/10波長，伽利略結構，無內聚焦。

1064nm擴束鏡優勢：

具備精準擴束倍率，光學像質均達到衍射極限，產品同軸度控制在3‘以內，鏡片單面透過率均大于99.8%，損傷閾值最高可承受1000W光纖激光。

華鵬艾偉1064nm擴束鏡規格參數

固定
產品編號 Part Number	倍率 Expansion	波長 Wavelengt	入射光瞳直徑 Entrance-beam Diameter(mm)	出射光瞳直徑 Exit-beam Diameter(mm)	最大鏡筒外徑 Max.lens-ø	鏡頭長度 Length（mm）	螺紋連接方式 Mounting Thread(mm)
HP-BE-1064-1.5X	1.5	1064nm	10.4	21.6	27	39.7	M22*0.75
HP-BE-1064-2X	2					39.7	M22*0.75
HP-BE-1064-3X	3					68.5	M22*0.75
HP-BE-1064-4X	4					76	M22*0.75
HP-BE-1064-5X	5					71.8	M22*0.75
HP-BE-1064-6X	6					74	M22*0.75
HP-BE-1064-8X	8		6			68	M22*0.75
HP-BE-1064-10X	10					71.5	M22*0.75
HP-BE-1064-12X	12					77.7	M22*0.75
HP-BE-1064-15X	15					74	M22*0.75
HP-BE-1064-20X	20					83	M22*0.75
HP-BE-1064-22X	22					92.3	M22*0.75
可調式
產品編號 Part Number	倍率 Expansion	波長 Wavelengt	入射光瞳直徑 Entrance-beam Diameter(mm)	出射光瞳直徑 Exit-beam Diameter(mm)	最大鏡筒外徑 Max.lens-ø	鏡頭長度 Length（mm）	螺紋連接方式 Mounting Thread(mm)
HP-BE-KT-1064-2X	2	1064nm	10.4	21.6	27	39.7	M22*0.75
HP-BE-KT-1064-3X	3					68.5	M22*0.75
HP-BE-KT-1064-4X	4					76	M22*0.75
HP-BE-KT-1064-5X	5					71.8	M22*0.75
HP-BE-KT-1064-6X	6					74	M22*0.75
HP-BE-KT-1064-8X	8		6			68	M22*0.75
HP-BE-KT-1064-10X	10					71.5	M22*0.75
HP-BE-KT-1064-12X	12					77.7	M22*0.75
HP-BE-KT-1064-15X	15					74	M22*0.75
HP-BE-KT-1064-20X	20					83	M22*0.75
HP-BE-KT-1064-22X	22					92.3	M22*0.75
焊接擴束鏡
產品編號 Part Number	倍率 Expansion	波長 Wavelengt	入射光瞳直徑 Entrance-beam Diameter(mm)	出射光瞳直徑 Exit-beam Diameter(mm)	最大鏡筒外徑 Max.lens-ø	鏡頭長度 Length（mm）	螺紋連接方式 Mounting Thread(mm)
HP-BE-HK-1064-2X	2	1064nm	14	34	40	43.5	M22*0.75
HP-BE-HK-1064-2.5X	2.5					54.7	M22*0.75
HP-BE-HK-1064-3X	3					69	M22*0.75
HP-BE-HK-1064-4X	4					69	M22*0.75
HP-BE-HK-1064-5X	5					82.5	M22*0.75
HP-BE-HK-1064-6X	6					52.45	M22*0.75
變倍擴束鏡
產品編號 Part Number	倍率 Expansion	波長 Wavelengt	入射光瞳直徑 Entrance-beam Diameter(mm)	出射光瞳直徑 Exit-beam Diameter(mm)	最大鏡筒外徑 Max.lens-ø	鏡頭長度 Length（mm）	固定方式
HP-SL-BB-2X-10X-1064	2-10X	1064nm	10	28	40	161-171	中部固定ø37.6
