深圳市華鵬艾偉科技CNC2000運動控制卡數控系統軟件基于Windows，采用DSP技術開發，硬件采用PCI接口，具有4軸聯動功能。已在多個廠家生產的焊接機、切割機雕刻機配套應用，系統成熟。

與其他數控系統相比，華鵬艾偉的CNC2000運動控制卡系統主要有以下優點：

系統具有自動編程功能和加工軌跡自動優化功能。其他系統都沒有加工軌跡自動優化功能。

系統采用DSP技術，可在任意Windows系統下運行。有的系統只能在Win98下運行。采用電腦控制，操作方便；速度比原PLC控制快、操作、編程方便。通過X、Y、Z三軸另加一根旋轉軸聯動，實現四軸聯動焊接或切割。

價格便宜：數控系統與運動控制一起。

系統主要功能：

聯動軸數：4軸4聯動程序校驗功能MDI功能/增量編程（G90、G91）英制、公制、脈沖數編程（G20、G21、G22）鏡像功能（G24、G25）縮放功能（G50、G51）自動、點動、步進、手搖、回零功能快速定位（G00）、直線插補（G01）圓弧插補（G02、G03）暫停（G04）、螺紋功能（G33）設置/返回電器原點（G29、G30)反向間隙補償、光斑半徑補償（G40、G41、G42）坐標旋轉功能（G68、G69）子程序調用靜態/動態仿真自動加減速控制空載步進頻率：200000Hz

AutoCAD圖形文件轉換功能（PLT文件、DXF文件）

CNC2000 數控系統軟件安裝與操作簡介

1 軟件可在任意Windows系統(WinXp  Win2000  Win98  Win'me  Win95)下運行。

2 安裝硬件：將運動控制卡垂直插入計算機PCI插槽中。啟動計算機機后，出現“找到新硬件  PCI_card”對話框，然后按“下一步”，直到“完成”。

  (注：個別國產工控機主板不支持CNC2000PCI卡。所有通用計算機和進口工控機全支持。)

3 軟件安裝：可運行setup安裝程序。也可直接將bin目錄copy到硬盤上。

  (注：copy后，有時數據文件的屬性會變為“只讀文件”，應將只讀屬性去掉。)

4 進入軟件：點擊執行文件cnc2000.exe (或創建快捷方式)。

5 編程與運行：采用國際標準G代碼編程。在“文件”菜單下點擊“新建”， 開始編寫一個新程序，編完后應該保存程序(可按F2鍵保存)。按“運行”后，彈出“運行對話框”。按上、下、左、右鍵頭手動移動工作臺；按“開始”自動運行。

6 激光劃片：選“圖形與轉換”菜單下的“劃片編程”，自動編劃片程序。

7 自動編程：選“圖形與轉換”菜單下的“自動編程”進入圖形編程與dxf文件轉換功能。 按工具欄上“打開.dxf”文件，進行CorelDRAW或AutoCAD畫的dxf文件轉換。按工具欄上“保存.n”文件，自動轉換為數控程序。 保存后自動返回到CNC2000。

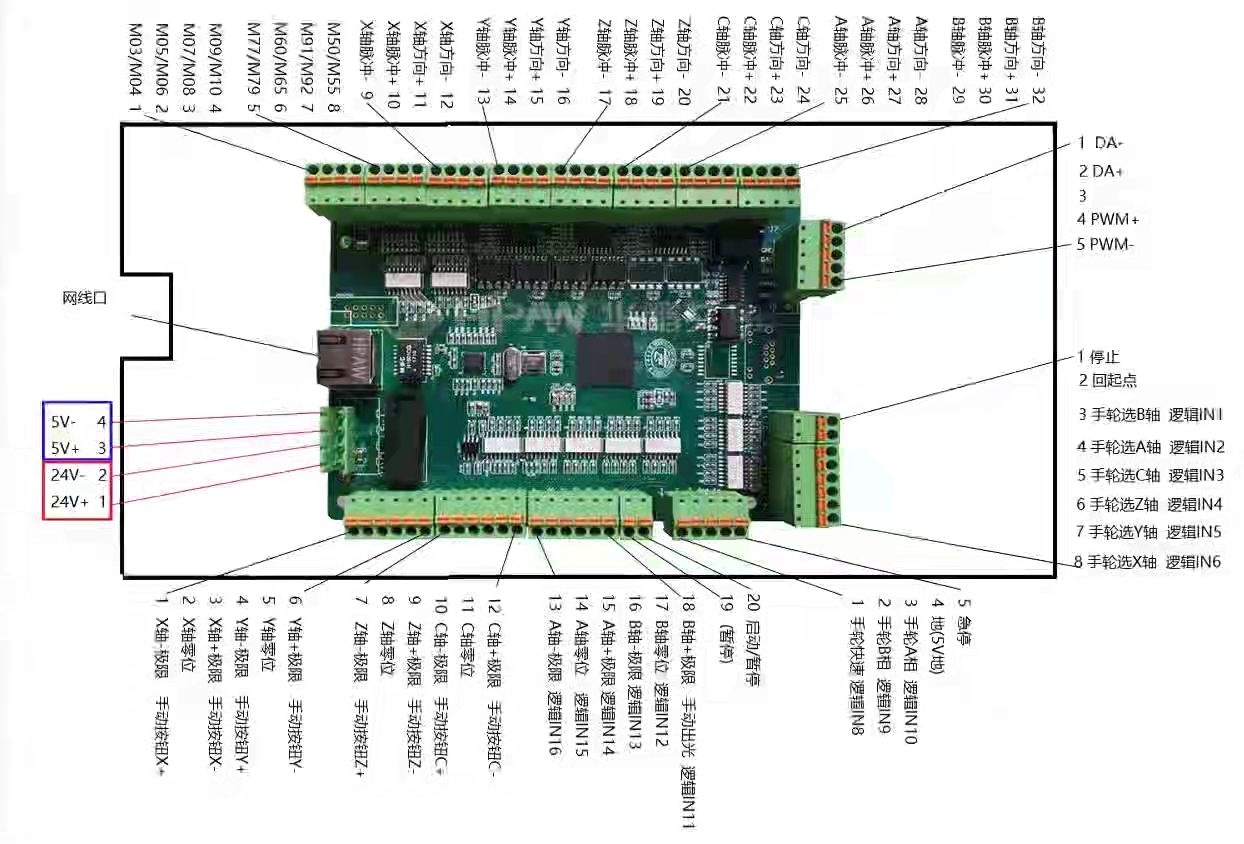

8 外部接口：輸出為集電極開路，將輸出端口對I/O地接通/斷開。極限、零位開關輸入為“低電平有效”(對24V地)。

9 參數設置口令為：2000

高級應用技巧：

1 “刀具半徑補償”：由dxf圖形文件轉換后，可采用“按尺寸縮放所有圖形”功能將所有外輪廓擴大1個半徑值，將所有內孔縮小1個半徑值。注：外輪廓用順時針方向，內孔用逆時針方向。

2 “勻速走軌跡”：用G64、G60功能實現勻速走軌跡。G64表示勻速開始，G60表示勻速結束。注：勻速走軌跡要求相鄰2直線的夾角接近180度，否則要求加圓弧過渡。

3 回零時直接回到加工起點：在參數設置中設置x、y零位偏置，則回零時，工作臺先找機械零點，然后直接回到所設置偏置點。

4 延時設置，有些M指令需要一定延時，可在延時設置中統一設置，從而可以簡化程序，不需再寫“G04 T延時”代碼。

5 加工順序：如在切割中，需要現切內孔、后切外輪廓，由dxf圖形文件轉換后，用“恢復零件”功能將所有“輪廓”恢復為單個零件，再用手動“重排序”或“自動排序”功能改變加工順序。

6 軟件有中文界面和英文界面。在\Sconfig\language.lib文件中設置：設置CHINESE為中文界面；設置 ENGLISH 為英文界面。
