點火線圈是激光電源中一個常見配件，點火線圈又稱為高壓線圈，其工作原理先來看下它的構造。激光電源點火線圈作用，通常的點火線圈里面有兩組線圈，初級線圈和次級線圈。初級線圈用較粗的漆包線，通常用0.5-1毫米左右的漆包線繞200-500匝左右；次級線圈用較細的漆包線，通常用0.1毫米左右的漆包線繞15000-25000匝左右。激光電源點火線圈的主要作用是產生高電壓，以點燃其他設備中的電火花，如火花塞或電弧焊接機等。初級線圈一端與低壓電源（+)聯接，另一端與開關裝置（斷電器）聯接。次級線圈一端與初級線圈聯接，另一端與高壓線輸出端聯接輸出高壓電。

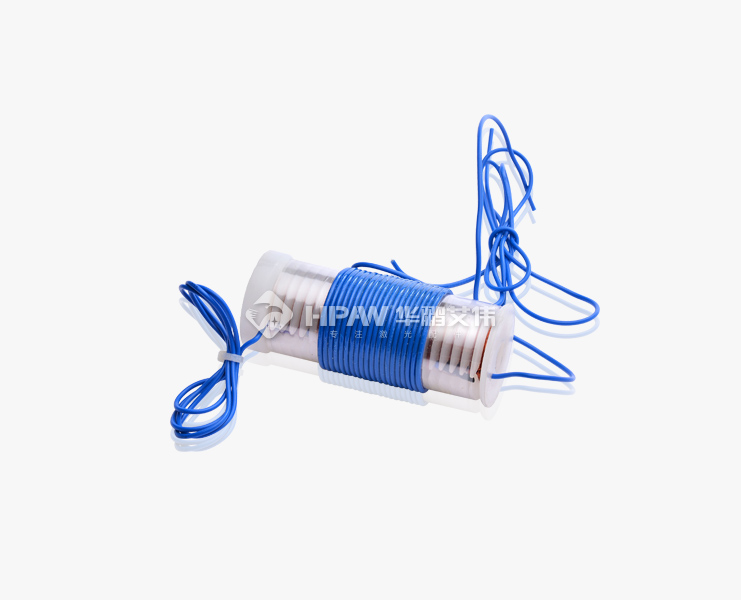

激光電源點火線圈圖片

點火線圈之所以能將低壓電變成高電壓，是由于有與普通變壓器相同的形式，初級線圈比次級線圈的匝數比大。但點火線圈工作方式卻與普通變壓器不一樣，普通變壓器的工作頻率是固定50Hz，又稱工頻變壓器，而點火線圈則是以脈沖形式工作的，可以看成是脈沖變壓器，它根據發動機不同的轉速以不同的頻率反復進行儲能及放能。

華鵬艾偉專業提供激光設備配件，激光電源IO板、點火板、點火線圈、IO板、宇波模塊、水泥電阻，IGBT等激光電源配件，歡迎咨詢。
