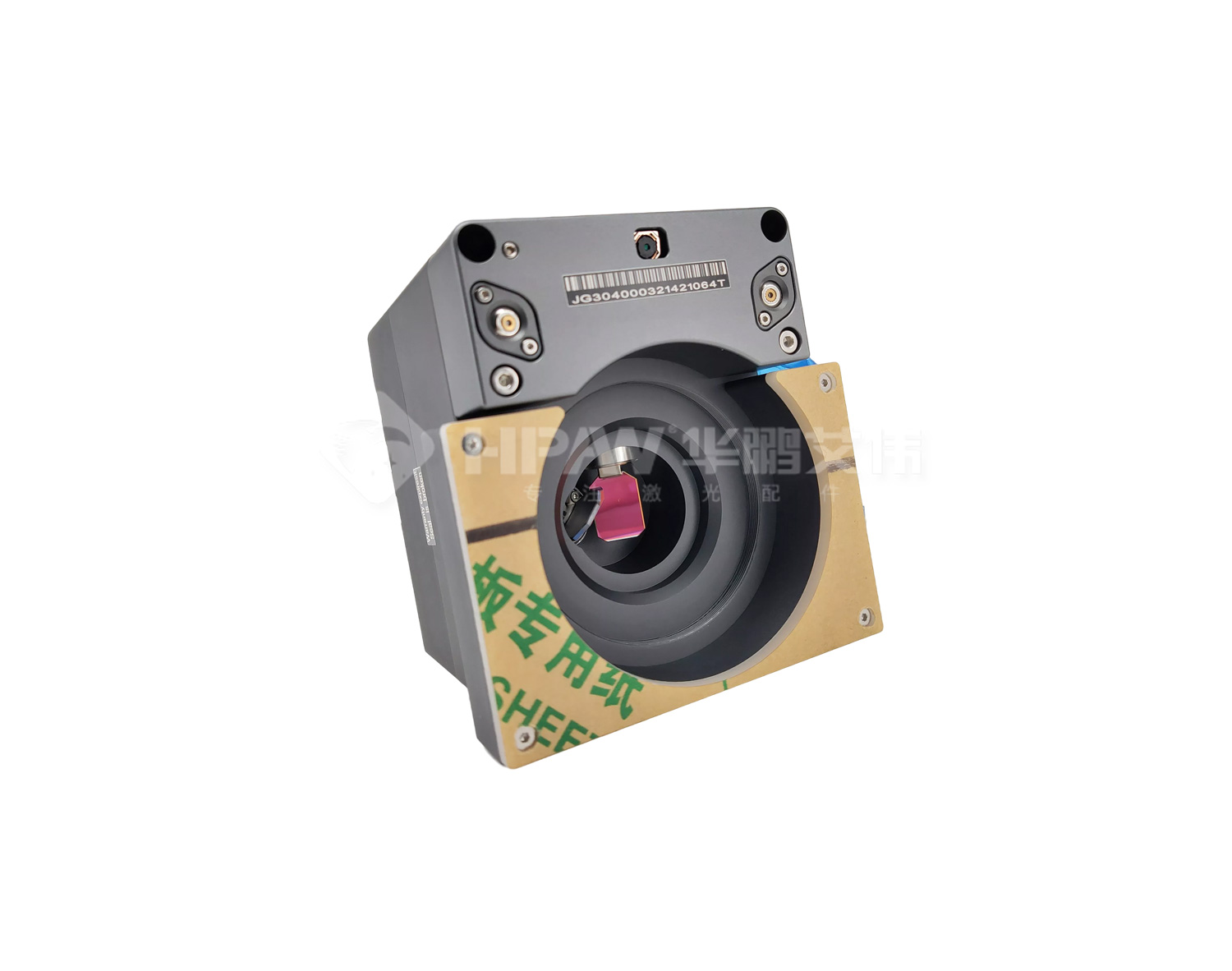

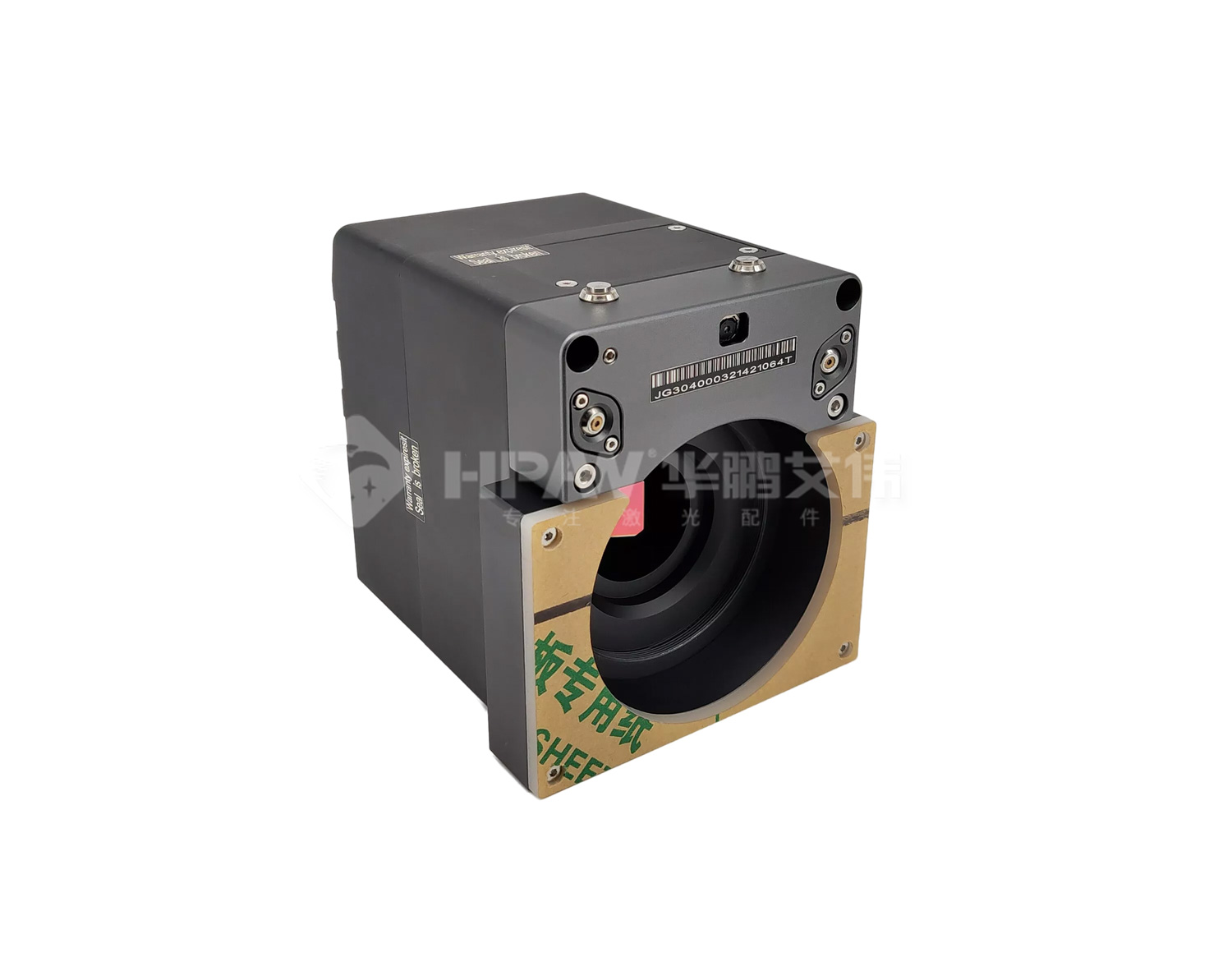

金橙子 G3pro-Vision 振鏡是金橙子的一款振鏡頭內部集成打標控制卡的產品，采用高度集成的驅控一體化設計，通過紅光輔助對焦及實時背景顯示，所見即所得的打標應用，金橙子 G3pro-Vision 振鏡采用單一+-15V電源供電，并且可定制二次開發功能。

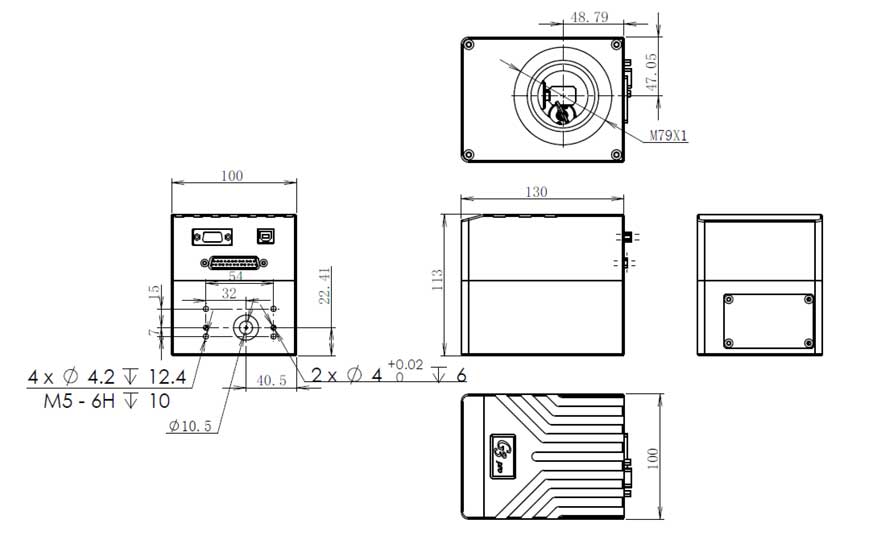

金橙子 G3pro-Vision 振鏡尺寸圖

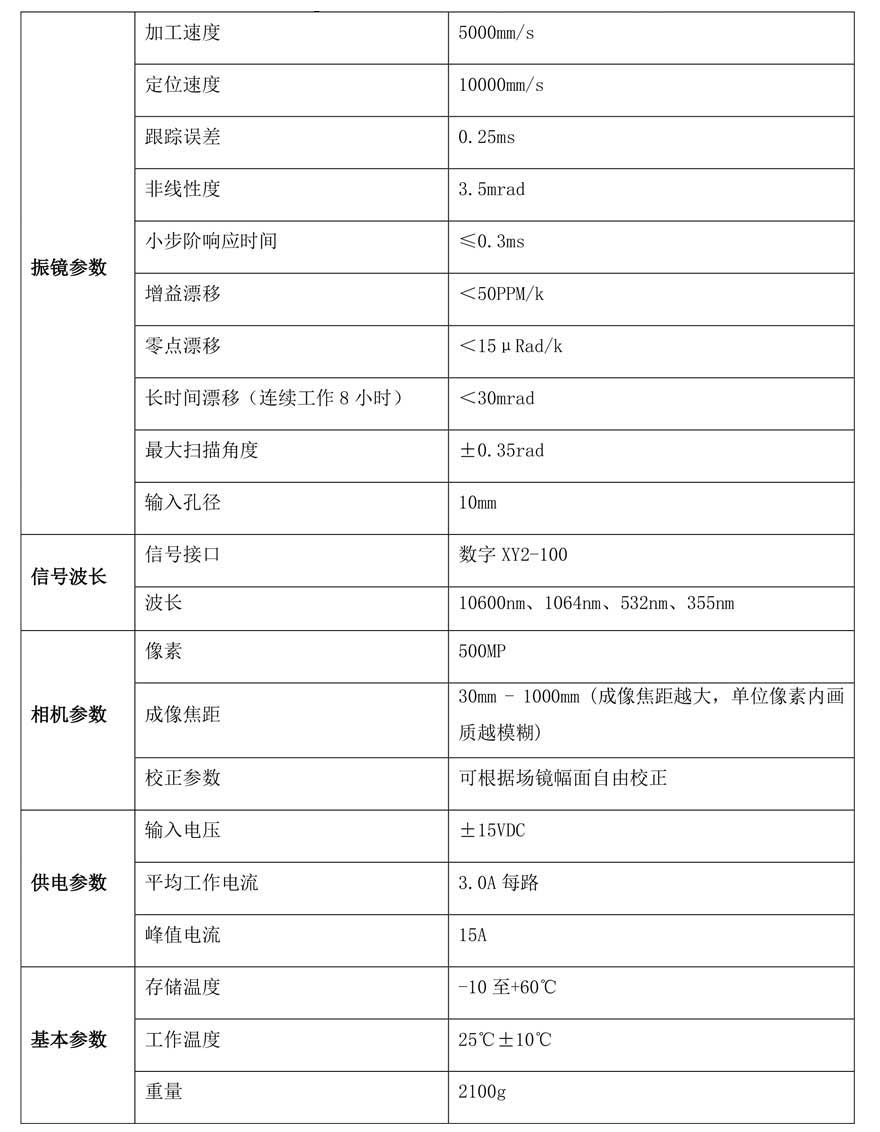

金橙子 G3pro-Vision 振鏡技術參數

金橙子 G3pro-Vision 振鏡安裝說明

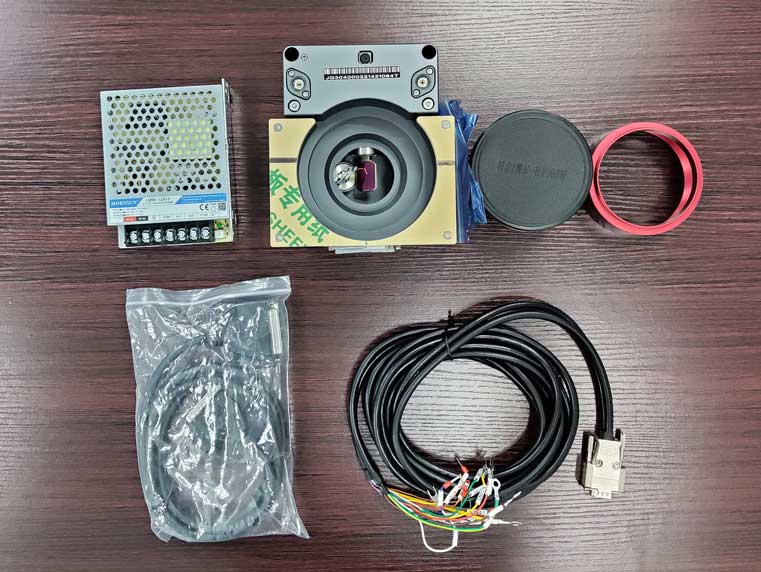

1. 初步安裝：打開包裝，取出 G3 pro-v 振鏡及相關配件（詳見發貨出庫清單。）撕下 G3 pro-v 振鏡光路孔的防塵貼。 將 G3 pro-v 振鏡固定到打標機的機架上。(有可能需要客戶自己設計裝配轉接板。)

2. 調整光路：微調各種配件，使得激光器的出光中心與 G3 pro-v 振鏡的入射孔中心在同一軸線上。固定好 G3 pro-v 振鏡。

3. 供電：給振鏡供電，并且通過 USB 線把振鏡與電腦連接。

4. 調整焦距：打開 Ezcad2-Lite 軟件，在軟件畫一個小圓，點擊連續加工，確定有激光輸出之后，調整升降平臺，使得振鏡焦點剛好處于加工平臺上/加工所需的焦平面上。

5. 生成振鏡校正文件：打開 Ezcad2-lite 軟件文件夾，點擊程序,按照校正說明書指引生成.cor 校正文件并且保存。

6. 調用振鏡校正文件：打開 Ezcad2-lite 軟件，點擊 F3，在彈出的對話框中選擇區域，勾選使用校正文件，調用剛剛保存好的.cor 校正文件。

7. 生成相機校正文件：詳見背景顯示校正（說明書第五部分） 。

8. 調用相機校正文件：詳見背景顯示校正（說明書第五部分） 。

9. 調整指示紅光：詳見指示紅光調整（說明書第六部分） 。

10.加工使用：按照 Ezcad2-Lite 軟件的使用手冊，操作軟件進行加工。
